據外媒報道，比利時哈塞爾特大學（HasseltUniversity）的研究人員提出了一類可用于鋰離子電池的新固體復合電解質：低共熔溶劑（DES）——二氧化硅復合材料。基于DES的凝膠電解質——該團隊將其稱為eutectogels（ETGs），其特點是具有高離子導電性（1．46mScm–1）、（高）熱量（高達130°C）及電化學穩定性（高達4．8V），并且對水和溶劑具有化學惰性。

相較于基于離子液體的復合電解質而言，這類ETGs可能很容易被處理，而且成本可能更低。該團隊在美國化學學會雜志《化學材料》上發表的一篇論文中指出，在C／10（情況下）100次循環中，Li／ETG／LiFePO4電芯展現了穩定的循環，顯示了ETGs應用于鋰離子電池具有良好的前景。

鋰離子電池存在一些限制，比如潛在的安全危害、價格高及重量／體積上的存儲限制。通過研發一種理想的固體電解質，可最大程度的解決這類問題。傳統鋰離子電池中的有機液態電解質具有易燃性、在電位低至4．2V（versusLi）時易于過度氧化，并且不能阻止鋰晶枝的生長。因而，一個具有較強的電化學及熱穩定性的導電性鋰離子固體電解質，對于部署下一代陰極材料（insertioncathodes）是非常有必要的。

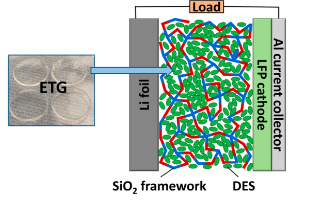

該團隊使用相同的成分，通過非水溶膠—凝膠法將DES限制在一個氧化硅基體內。生成的ETGs是透明的、同質的、沒有裂縫的像玻璃一樣的巨石。ETGs的截面顯示了一個多孔結構，填滿DES。

鋰離子電池熱失控是我們最不愿意看到、極力避免的鋰離子電池安全事故，提高鋰離子電池的安全性、避免熱失控的發生需要從電池配方設計、結構設計和電池組的熱管理設計上多管齊下，共同提高鋰離子電池熱穩定性，減少熱失控發生的可能性。
